NPort® Z2150和NPort Z3150兼容IEEE802.15.4/ZigBee，为串口设备连接ZigBee网络提供了可靠的无线联网解决方案。
NPort® Z2150和NPort Z3150兼容IEEE802.15.4/ZigBee，为串口设备连接ZigBee网络提供了可靠的无线联网解决方案。
NPort® Z3150设计为ZigBee协调器（ZC），为以太网设备接入ZigBee PAN提供节点。通过ZigBee PAN可以提供网络连接和网络服务。远程用户可通过NPort® Z3150，在PAN上监控任意一台ZigBee设备。

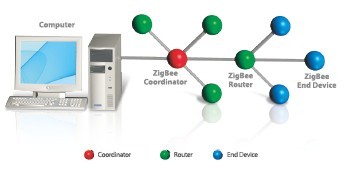

下图显示了一个典型的ZigBee网络拓扑结构。NPort® Z3150是一台ZigBee协调器（ZC），连接多个ZigBee路由器（ZR），这些路由器再连接至各台ZigBee终端设备（ZED）。
高电压、开关和雷电瞬变所产生的电压可以对设备造成致命性的损伤。Moxa具有领先的浪涌保护解决方案，NPort®Z2150/3150提供IEC 61000-4-5浪涌保护，为串口、网口和电源提供保护。
ZigBee InterfaceRF标准：兼容802.15.4/ZigBee
频段带宽：2.4 GHz
射频数据传输速率：250 Kbps
接收灵敏度：-96 dBm
发射功率：4.5 dBm (Max)
传输距离：最远可达100m（空旷场地）
天线：2dBi
RF通道：16个通道
设备类型：协调器、路由器（仅NPort Z2150）、终端设备（仅NPort Z2150）
网络架构：Star，Mesh，Cluster tree
安全：128位AES硬件加密
以太网（仅NPort Z3150）
端口数量：1
速率：10/100 Mbps，自适应MDI/MDIX
连接类型：RJ45
电磁隔离保护：内建1.5 KV
串口端口数量：1
串口标准：RS-232/422/485
连接类型：DB9 male
串口保护：1 KV浪涌保护，全信号15 KV ESD保护
RS-485数据流向控制：ADDC® (自动数据流向控制)
串口通讯参数数据位：
NPort Z2150：8
NPort Z3150：5，6，7，8
停止位：1，2
校验位：
NPort Z2150：None，Even，Odd
NPort Z3150：None，Even，Odd，Mark，Space
流量控制：
NPort Z2150：RTS/CTS
NPort Z3150：RTS/CTS，XON/XOFF
波特率：
NPort 2150：50 bps ~ 230.4 Kbps
NPort 3150：50 bps ~ 921.6 Kbps
串口信号RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
软件Windows Real COM驱动 (仅NPort Z3150)：Windows 95/98/ME/NT/2000，Windows XP/2003/Vista/2008/7/8 x86/x64，Windows 2012 x64，Embedded CE 5.0/6.0，XP Embedded
配置：
NPort Z2150：ZigBee配置工具
NPort Z3150：Web Console
固件升级：
NPort Z2150：ZigBee配置工具
NPort Z3150：Windows工具，Web Console
硬件DIP拨码开关：Console/Operation Mode
SW1：上拉/下拉电阻，RS-422/485终端
复位键：重启或复位
机械特性外壳：铝
重量：
NPort Z2150：340g
NPort Z3150：780g
尺寸：
NPort Z2150：
无挂耳：52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)
含挂耳：75.2 x 80 x 22 mm (2.96 x 3.15 x 0.87 in)
NPort Z3150：
无挂耳：77 x 111 x 26 mm (3.33 x 4.37 x 1.02 in)
含挂耳：100 x 111 x 26 mm (3.94 x 4.37 x 1.02 in)
工作环境工作温度：
标准型号：0 ~ 55 °C (32 ~ 131 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
工作湿度：5 ~ 95% RH
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
电源需求输入电压：12 ~ 48 VDC
电源功耗：
NPort Z2150：45 mA @ 12 V
NPort Z3150：120 mA @ 12 V
接头：带螺丝的电源插座，接线端子 (仅NPort Z3150)
安规认证Safety：UL (UL60950-1)，LVD (EN60950-1)
EMC：CE (EN55022 Class A，EN55024)，FCC Part 15 Subpart B Class A
可靠性自动重起触发器：内建WDT（看门狗时钟）
MTBF（平均故障间隔时间）：超过20年
保修保修期：5年
| 可选型号 | ||
| 产品编号 | 描述 | |
| PWR-12150-EU-SA-T： | 100 ~ 240 VAC电源输入，12 VDC/1.5A电源输出， -40 ~ 75 °C，螺旋型，EU插头 | |
| PWR-12150-UK-SA-T | 100 ~ 240 VAC电源输入，12 VDC/1.5A电源输出，-40 ~ 75 °C，螺旋型，UK插头 | |
| PWR-12150-CN-SA-T | 100 ~ 240 VAC电源输入，12 VDC/1.5A电源输出，-40 ~ 75 °C，螺旋型，CN插头 | |
| PWR-12150-AU-SA-T | 100 ~ 240 VAC电源输入，12 VDC/1.5A电源输出，-40 ~ 75 °C，螺旋型，AU插头 | |
| DK-35A | 35 mm导轨安装配件 | |
| PWR-12150-USJP-SA-T | 100 ~ 240 VAC电源输入，12 VDC/1.5A电源输出， -40 ~ 75 °C，螺旋型，US/JP插头 | |
| NPort Z3150 | Z3150：1口ZigBee-Ethernet网关，0 ~ 55 °C工作温度 | |
| NPort Z2150-T | 1口RS-232/422/485串口设备ZigBee联网 服务器，支持802.15.4，-40 ~ 75 °C工作温度 | |
| NPort Z2150 | Z2150：1口RS-232/422/485串口设备ZigBee联网服 务器，支持802.15.4，0 ~ 55 °C工作温度 | |
