CSM-400模块是用于NRack System™的插片式以太网转光纤网管型介质转换器。模块支持10/100BaseT(X)转100BaseFX介质转换（通过SC/ST接头），并能安装在任何一款NRack System™机架中。CSM-400模块支持LFP和FEF，可轻松找出网络连接故障，支持存储并转发和直接通过两种模式，采用802.3AM OAM协议进行远程管理和监测，并配有WDM型模块，降低光缆成本。
› 支持LFP(Link Fault Pass-through)和FEF (Far End Fault)
› 支持存储并转发和直接通过两种模式
› 支持自动协商
› 支持IEEE 802.3AH OAM协议
› 即插即用
› 支持热拔插
› 基于IP的远程管理
› 支持WDM型模块
技术参数标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X), 100BaseFX
接口RJ45端口：10/100BaseT(X)
光口：100BaseFX（SC/ST接头）
LED指示灯：PWR, Fiber Link, 10/100M（TP端口）

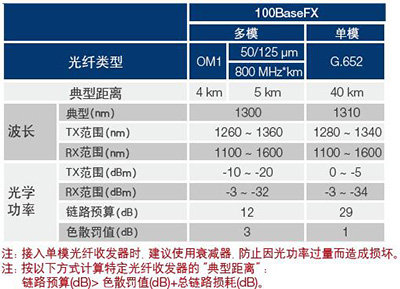

光纤
机械特性尺寸：86.8 x 124.3 x 21 mm (3.42 x 4.89 x 0.83 in)
重量：
产品净重：
CSM-400-1213：115 g (0.25 lb)
CSM-400-1214/1218：125 g (0.28 lb)
带包装总重：
CSM-400-1213：170 g (0.37 lb)
CSM-400-1214/1218：180 g (0.40 lb)
工作环境工作温度：
标温型号：-20 ~ 55 ℃ (-4 ~ 131 °F)
宽温型号：-40 ~ 75 ℃ (-40 ~ 167 °F)
存储温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
电源需求输入电压：12 VDC
输入电流：220 mA @ 12 VDC max.
安规认证安全：UL 60950-1
EMC：EN 55022/24
EMI：CISPR 22, FCC Part 15B Class A
EMS：
EN 61000-4-2 (ESD)：接触：4 kV; 空气：8 kV
EN 61000-4-3 (RS)：80 MHz ~ 1 GHz：3 V/m
EN 61000-4-4 (EFT)：电源：1 kV; 信号：0.5 kV
EN 61000-4-5 (Surge)：电源：1 kV; 信号：0.5 kV
EN 61000-4-6 (CS)：150 kHz ~ 80 MHz：3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11
自由下落：IEC 60068-2-32
MTBF（平均无故障时间）时间：1,454,560小时
标准：Telcordia (Bellcore), GB
保修保修期：5年
| 可选型号 | ||
| 产品编号 | 描述 | |
| CSM-400-1225-T | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，WDM-B单模SC接头，-40 ~ 75 ℃工作温度 | |
| CSM-400-1224-T | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，WDM-A单模SC接头，-40 ~ 75 ℃工作温度 | |
| CSM-400-1225 | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，WDM-B单模SC接头，-20 ~ 55 ℃工作温度 | |
| CSM-400-1218 | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，单模SC接头，-40 ~ 75 ℃工作温度 | |
| CSM-400-1218-T | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，单模SC接头，-20 ~ 55 ℃工作温度 | |
| CSM-400-1224 | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，WDM-A单模SC接头，-20 ~ 55 ℃工作温度 | |
| CSM-400-1214 | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，多模SC接头， -20 ~ 55 ℃工作温度 | |
| CSM-400-1214-T | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，多模SC接头，-20 ~ 55 ℃工作温度 | |
| CSM-400-1213-T | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，多模ST接头， -40 ~ 75 ℃工作温度 | |
| CSM-400-1213 | 10/100BaseT(X)转100BaseFX插片式管理模块转换器，多模ST接头， -20 ~ 55 ℃工作温度 | |
